📌 ECU란 무엇인가? 자동차 전자제어장치의 구조와 역할 쉽게 정리

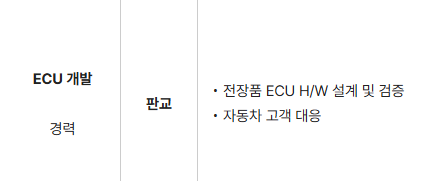

자동차 회사 모집 공고 중 일부

위 사진은 자동차 회사 모집 공고 중 일부를 발췌한 사진입니다.
이처럼 ECU는 기본 중의 기본 입니다.

---

안녕하세요, 버그없는토마토입니다 :)
오늘은 자동차 소프트웨어를 이야기할 때 절대 빠질 수 없는 핵심 요소,
ECU(Electronic Control Unit, 전자제어장치)
에 대해 정리해보려고 합니다.



우리가 흔히 “자동차는 움직이는 컴퓨터”라고 말하는 이유가 바로 ECU 때문입니다.
차량 한 대에는 30~70개 이상의 ECU가 장착되며, 각 장치는 서로 협력해 다양한 기능을 수행합니다.

---

🚗 1. ECU란 무엇인가?

ECU는 말 그대로 자동차 기능을 전자적으로 제어하는 컴퓨터입니다.
작은 케이스 안에 MCU(마이크로컨트롤러), 메모리, 입출력 회로, 전원부 등이 들어 있고,
해당 ECU가 담당하는 기능을 소프트웨어로 제어합니다.

대표적인 ECU 예시는 다음과 같습니다:

• 엔진 제어기(ECM)
• 바디 제어기(BCM)
• 에어백 제어기(ACU)
• 파워윈도우 제어기(PWSW_
• 스마트키(PEPS) 제어기
• 스티어링 휠(SWRC)

각 ECU는 담당 기능이 다르고, 내부 소프트웨어 구조 또한 목적에 따라 크게 달라집니다.

---

🔧 2. ECU 내부는 어떻게 구성되어 있을까?

ECU는 단순한 하드웨어 박스가 아니라, 여러 구성 요소로 이루어진 작은 컴퓨터입니다.

✔ MCU(Microcontroller)

ECU의 두뇌이며, 소프트웨어가 실제로 실행되는 칩입니다.
(NXP S32K, Infineon TC, Renesas RH850 등)

✔ 메모리

• Flash: 프로그램 저장
• RAM: 실행 중 데이터 보관
• EEPROM/NvM: 차량 설정값, 학습 데이터 저장

✔ 주변장치 인터페이스

• ADC(센서 아날로그 값 읽기)
• PWM(모터 제어)
• 통신 모듈(CAN, LIN, Ethernet)

✔ 전원 및 보호 회로

자동차 환경은 진동·전압변동 등 외란이 많기 때문에
ECU는 이를 견딜 수 있도록 견고하게 설계됩니다.

이러한 구조 덕분에 ECU는 혹독한 자동차 환경에서도 안정적으로 동작합니다.

---

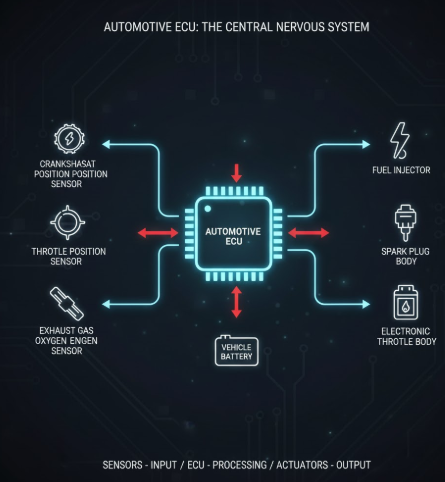

🧲 3. ECU는 어떤 방식으로 자동차를 제어할까?

ECU는 크게 아래 흐름으로 동작합니다:

✔ 1) 센서 입력 수집

온도, 속도, 위치, 스위치 같은 정보를 읽어옵니다.

✔ 2) SW 로직 처리

입력된 값을 기반으로 소프트웨어가 판단을 내립니다.
예2 : “속도가 올라갔으니 연료 분사량 증가”

예1 : “스위치 눌림 신호 감지했으니 PWM 출력으로 INDICATION 출력”

✔ 3) 액추에이터 제어

모터, 솔레노이드 밸브, 펌프 등 실제 장치를 동작시킵니다.

이 세 과정이 밀리초(ms) 단위로 반복되며,
자동차가 자연스럽게 움직일 수 있도록 만들어줍니다.

---

📡 4. ECU 간 통신이 중요한 이유

ECU는 단독으로 동작하지 않습니다.
대부분의 기능은 다른 ECU와의 협력이 필요합니다.

예를 들어:

• 속도 정보: ECM → ABS → 계기판
• 도어 잠금: BCM ↔ 스마트키 ECU
• 조향각: SAS ECU → ADAS → ESP ECU

이러한 협력이 가능하도록
ECU들은 CAN, CAN FD, LIN, Ethernet 등 다양한 통신 방식을 사용합니다.

즉, ECU는 하드웨어 장치이면서 동시에
차량 네트워크의 핵심 노드(Node)이기도 합니다.

---

⚡ 5. ECU가 점점 더 중요해지는 이유

최근 차량은 전동화, 자율주행, 네트워크 플랫폼 기반으로 바뀌면서
ECU의 역할이 크게 확대되고 있습니다.

✔ 전기차(EV) → 배터리 제어 ECU 중요도 증가

✔ 자율주행 → 센서 융합 및 판단 ECU 증가

✔ OTA → ECU에서 SW 업데이트 가능

✔ 통합 제어기 등장 → 기능 통합형 ECU가 대세

예전에는 버튼 하나당 하나의 ECU가 있었다면,
이제는 더 많은 기능이 통합된 강력한 ECU가 필요해지고 있습니다.

---

🌱 6. 정리하며

ECU는 자동차의 모든 기능을 제어하는 핵심 장치이며,
차량 소프트웨어 구조를 이해하는 첫 단계라고 할 수 있습니다.

앞으로 MCU 초기화, 센서-액추에이터 제어, 차량 네트워크, 진단 구조 등
ECU와 연결된 다양한 실무 이야기도 차근차근 다뤄보겠습니다.

오늘도 버그없는토마토와 함께
지식 한 알이 자라난 시간이었길 바랍니다
