AUTOSAR Dcm 완벽 이해: 진단 통신의 모든 것

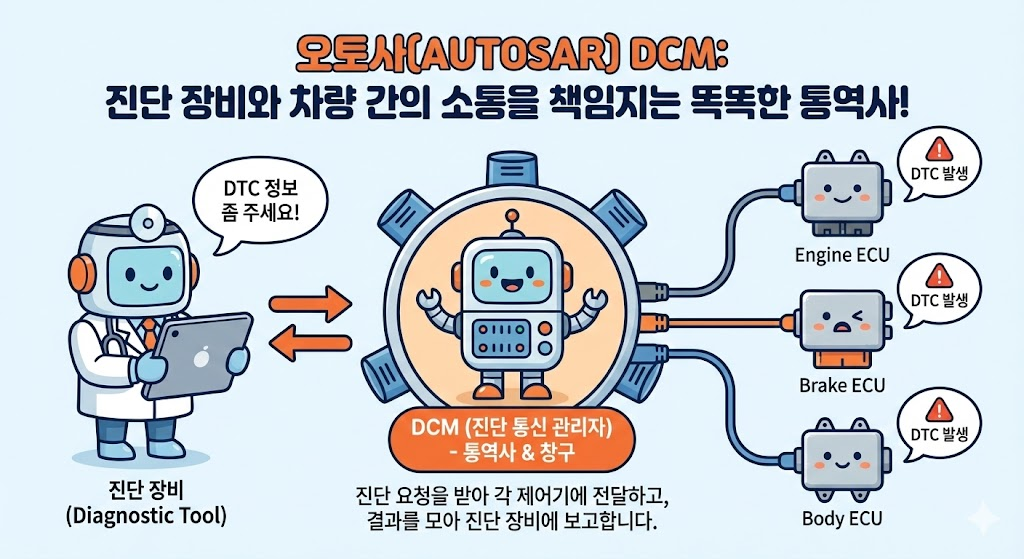

DCM이란?
들어가며
안녕하세요 버그없는토마토입니다
지난 게시물에서 Dem이 어떻게 오류를 감지하고 DTC를 생성하는지 배웠죠?
Dem을 통해 고장을 판단했고 DTC를 생성하여 저장을 했습니다
그럼 이제 "그 DTC를 정비소에 어떻게 전달할까?"를 배워야 할 차례예요.
정비소에서 진단기(스캔툴)를 자동차에 연결하면, "DTC 읽어줘", "DTC 삭제해줘"라는 명령을 보내요.
누가 이 명령을 받고 처리할까?
답은 Dcm (Diagnostic Communication Manager)이에요.
밑에 이해하기 쉽게 예를 보여드릴게요
실제 정비소 장면:
정비사: "DTC 스캔 시작!"
진단기: CAN 버스에 명령 전송
"읽어줄 수 있어?"
↓
ECU (Dcm):
"내가 받았어!
Dem에게 현재 DTC 뭐냐고 물어볼게"
↓
Dem: "P0117이 있어요"
↓
Dcm: "응! DTC P0117을 진단기에 전송!"
↓
진단기 화면: "P0117: O2 Sensor Low Voltage"
정비사: "아! O2 센서를 교체해야겠네"이 모든 통신을 담당하는 게 Dcm이에요!
이 DCM과 DEM에 관해 안다면 사실 자동차 소프트웨어에서 진단 코드들이
어떤 생태계에서 어떤 프로세스로 돌아가는지 다 안다고 볼 수 있는데요
코드는 다 잘 안다고 가정하고!나면 DTC관련해서 개념싸움은 이제 끝입니다.
면접에서든 대화에서든 어떤 질문이 들어와도 철벽 방어 가능하죠.
그럼 본론으로 돌아와 이번 글에서는 Dcm이 정확히 뭔지, UDS 프로토콜이 뭔지,
정비소와 어떻게 통신하는지 상세히 설명해보겠습니다.
📡 Dcm이란?
Dcm의 정의
Dcm = Diagnostic Communication Manager
자동차 ECU에서 정비소의 진단기와 통신하는 시스템이에요.
Dcm의 역할 (3가지)
1️⃣ 진단 요청 수신 (Diagnostic Request Reception)
└─ 진단기의 명령을 CAN으로 받기
└─ "DTC 읽어줄래?", "DTC 삭제해줄래?" 등
2️⃣ Dem/NvM과 협력 (Cooperation with Dem/NvM)
└─ Dem: DTC 조회
└─ NvM: DTC 삭제
3️⃣ 진단 응답 전송 (Diagnostic Response Transmission)
└─ 진단기에 결과 회신
└─ "여기 P0117 있습니다" 등Dcm vs 다른 모듈
| 모듈 | 역할 | 통신 상대 | 예시 |
|------|------|---------|------|
| Dem | 오류 감지·관리 | Dcm | "P0117 있어" |
| NvM | 데이터 저장 | Dcm | "DTC 삭제" |
| Dcm | 정비소 통신 | 진단기 | "P0117 전송!" |
협력 관계:
진단기 ↔ Dcm ↔ Dem ↔ NvM
↑
플래시 메모리🔌 UDS: Unified Diagnostic Services
UDS란?
UDS = ISO 14229-1 표준 진단 프로토콜
자동차 진단을 위해 세계적으로 표준화된 통신 방식이에요.
UDS의 구조
UDS 메시지 구조:
┌─────────────────────────────────┐
│ CAN 메시지 (물리 계층) │
├─────────────────────────────────┤
│ Service ID (1바이트) │ 0x22: ReadDataByIdentifier
│ + Parameters (0~N 바이트) │ + DataIdentifier
│ + Data (0~N 바이트) │ + [실제 데이터]
└─────────────────────────────────┘
예시:
Service ID: 0x22 (ReadDataByIdentifier)
Parameter: 0xF1 0x86 (DataID: Engine Speed)
Data: [응답] 0x0B 0xB8 (2844 rpm)주요 UDS 서비스
1️⃣ 0x19: ReadDTC (DTC 읽기)
─────────────────
목적: 현재 저장된 모든 DTC 조회
요청:
Service ID: 0x19
SubFunction: 0x01 (현재 DTC)
응답:
0x59 (Positive Response)
DTC 1: 0x01, 0x17, 0x00 (P0117)
DTC 2: 0x01, 0x30, 0x00 (P0130)
용도: 정비소에서 "현재 고장이 뭔가?" 확인
2️⃣ 0x14: ClearDiagnosticInformation (DTC 삭제)
─────────────────
목적: 저장된 DTC 모두 삭제
요청:
Service ID: 0x14
GroupOfDTC: 0xFF FF FF (모든 DTC)
응답:
0x54 (Positive Response)
용도: 센서 교체 후 DTC 초기화
3️⃣ 0x22: ReadDataByIdentifier (데이터 읽기)
─────────────────
목적: 특정 데이터 읽기 (실시간)
요청:
Service ID: 0x22
DataIdentifier: 0xF1 0x86 (엔진 속도)
응답:
0x62 (Positive Response)
Data: 0x0B 0xB8 (2844 rpm)
용도: 실시간 값 확인 (RPM, 온도 등)
4️⃣ 0x10: DiagnosticSessionControl (세션 제어)
─────────────────
목적: 진단 모드 진입/해제
세션 종류:
0x01: DefaultSession (기본)
0x03: ExtendedDiagnosticSession (확장)
0x10: SafetySystemDiagnosticSession (안전)
확장 진단 세션:
- 더 많은 데이터 접근 가능
- 보안 수준이 낮음 (비밀번호 필요할 수도)
5️⃣ 0x3E: TesterPresent (연결 유지)
─────────────────
목적: 진단기가 여전히 연결되어 있음을 알림
요청:
Service ID: 0x3E
SubFunction: 0x00
응답:
0x7E (Positive Response)
용도: 타임아웃 방지 (매 1초마다 전송)UDS 응답 코드
Positive Response (성공):
0x5F = Service ID + 0x40
예: 0x19 요청 → 0x59 응답
Negative Response (실패):
0x7F (Negative Response)
+ Service ID
+ NRC (Negative Response Code)
NRC 종류:
0x31: Request Out of Range
(요청이 범위를 벗어남)
0x33: Security Access Denied
(보안 인증 실패)
0x12: Sub-function Not Supported
(지원하지 않는 서브함수)
0x24: Request Sequence Error
(요청 순서 오류)🔄 Dcm의 상태 머신
Dcm은 4가지 세션 상태를 관리해요.
┌──────────────────────┐
│ DEFAULT_SESSION │ (기본 상태)
│ - 진단 불가 │
│ - 일반 작동 │
└──────────┬───────────┘
│
진단기 연결 요청 (0x10, 0x03)
│
▼
┌──────────────────────┐
│EXTENDED_DIAGNOSTIC │ (확장 진단)
│SESSION │
│ - DTC 읽기 가능 │
│ - DTC 삭제 가능 │
│ - 데이터 읽기 가능 │
└──────────┬───────────┘
│
타임아웃 또는 명시적 해제 (0x10, 0x01)
│
▼
┌──────────────────────┐
│ DEFAULT_SESSION │ (복귀)
│ - 진단 불가 │
│ - 일반 작동 │
└──────────────────────┘세션 타임아웃
진단기가 연결 후 아무 명령도 보내지 않으면:
시간: 0s
Dcm: EXTENDED_SESSION (진단 모드)
시간: 0.5s
진단기: 0x3E (TesterPresent) 전송
Dcm: "아직 있구나" (타이머 리셋)
시간: 1.0s
진단기: 0x3E 전송
Dcm: "계속 있구나"
...
시간: 5.0s
진단기: 명령 없음!
Dcm: "타임아웃! DEFAULT_SESSION 복귀"
↓
DTC 읽기 불가능!
→ 정비기는 자동으로 0x3E를 매초 전송📡 Dcm API (Application Programming Interface)
주요 API들
1️⃣ Dcm_Init
─────────────────────────
목적: Dcm 초기화
호출 시점: 시스템 부팅 시
역할:
- 세션을 DEFAULT_SESSION으로 설정
- 진단 파라미터 초기화
- CAN 메시지 리스너 등록
2️⃣ Dcm_GetSessionState
─────────────────────────
목적: 현재 진단 세션 상태 조회
선언:
Std_ReturnType Dcm_GetSessionState(
Dcm_SessionType* SessionState
);
사용 예:
Dcm_SessionType current_session;
Dcm_GetSessionState(¤t_session);
if (current_session == DCM_EXTENDED_SESSION) {
// 진단 모드 중
// 일부 기능 제한
}
반환값:
DCM_DEFAULT_SESSION: 기본
DCM_EXTENDED_SESSION: 확장 진단
DCM_SAFETY_SESSION: 안전
3️⃣ Dcm_GetSecurityLevel
─────────────────────────
목적: 현재 보안 레벨 조회
용도:
- 일부 서비스는 보안 레벨이 높아야 함
- 예: 프로그래밍은 레벨 3 필요
사용 예:
uint8 sec_level;
Dcm_GetSecurityLevel(&sec_level);
if (sec_level < 3) {
// 프로그래밍 불가 (권한 부족)
}
4️⃣ Dcm_DslInit
─────────────────────────
목적: CAN 통신 초기화
역할:
- CAN 메시지 버퍼 설정
- 타이머 시작
- 요청/응답 메커니즘 준비
5️⃣ Dcm_MainFunction
─────────────────────────
목적: Dcm 메인 루프
호출 주기: 10ms 또는 100ms
역할:
- CAN 메시지 수신 확인
- UDS 서비스 처리
- 응답 전송
- 타이머 관리 (세션 타임아웃)
의사 코드:
void Dcm_MainFunction(void) {
if (CAN_message_received) {
service_id = message[0];
if (service_id == 0x19) {
Handle_ReadDTC();
} else if (service_id == 0x14) {
Handle_ClearDTC();
} else if (service_id == 0x22) {
Handle_ReadData();
}
...
Send_Response_To_CAN();
}
if (session_timeout) {
Switch_To_DefaultSession();
}
}🔗 Dcm과 다른 모듈의 협력
Dcm ↔ Dem (오류 관리)
정비기 명령: "DTC 읽어줄래?"
Dcm 처리:
1️⃣ 수신: CAN에서 0x19 서비스 메시지 수신
2️⃣ 파싱: Service ID = 0x19 (ReadDTC)
3️⃣ 요청: Dem_GetEventStatus() 호출
Dem_GetDTCOfEvent() 호출
4️⃣ 응답 구성:
- 0x59 (Positive Response)
- + DTC들 (P0117, P0130, ...)
5️⃣ 전송: CAN 버스로 진단기에 전송
진단기 수신:
"P0117 있네요!"Dcm ↔ NvM (메모리 관리)
정비기 명령: "DTC 삭제해줄래?"
Dcm 처리:
1️⃣ 수신: CAN에서 0x14 서비스 메시지 수신
2️⃣ 파싱: Service ID = 0x14 (ClearDTC)
3️⃣ 확인: "보안 레벨이 충분한가?"
4️⃣ 요청: Dem_ClearDTC() 호출
→ Dem이 내부적으로
NvM_EraseNvBlock(DTC_Block) 호출
5️⃣ 대기: NvM이 플래시 삭제 완료 대기 (약 100ms)
6️⃣ 응답 구성:
- 0x54 (Positive Response)
7️⃣ 전송: CAN 버스로 진단기에 전송
진단기 수신:
"DTC 삭제 완료!"📊 정비소 진단 시나리오 (완전)
시나리오: O2 센서 고장 진단 및 복구
[상황]
자동차: O2 센서 고장 → P0117 DTC 저장됨
사용자: "Check Engine 경고등이 켜있어요"
정비사: "진단해보겠습니다"
─────────────────────────────────────
[1단계] 정비소 진단기 연결
시간: 0ms
정비사: "스캔 시작!"
진단기: CAN에 연결 신호 전송
─────────────────────────────────────
[2단계] Dcm이 진단 세션 시작
시간: 10ms
진단기: CAN ID 0x600 메시지 전송
[0x10, 0x03] (DiagnosticSessionControl, Extended)
ECU (Dcm):
Dcm이 수신 → 상태 전환
DEFAULT_SESSION → EXTENDED_SESSION
─────────────────────────────────────
[3단계] DTC 읽기
시간: 20ms
진단기: CAN ID 0x600 메시지 전송
[0x19, 0x01] (ReadDTC, CurrentDTC)
ECU (Dcm):
1. 수신
2. Dem_GetEventStatus() 호출
3. Dem이 응답: "P0117이 있습니다"
4. 응답 구성:
[0x59, 0x01, 0x17, 0x00] (P0117)
5. CAN ID 0x601 메시지로 회신
진단기 화면:
"P0117: Engine Coolant Temperature Sensor"
"O2 Sensor Low Voltage"
정비사: "아, O2 센서 교체해야겠네요"
─────────────────────────────────────
[4단계] 실시간 데이터 확인
시간: 50ms
진단기: CAN ID 0x600 메시지 전송
[0x22, 0xF1, 0x86] (ReadDataByIdentifier, EngineSpeed)
ECU (Dcm):
1. 수신
2. 현재 엔진 속도 값 조회
현재 rpm = 1000
3. 응답 구성:
[0x62, 0xF1, 0x86, 0x03, 0xE8] (1000 rpm)
4. CAN ID 0x601 메시지로 회신
진단기 화면:
"현재 엔진 속도: 1000 rpm"
정비사: "엔진은 돌고 있네, O2 센서가 맞네요"
─────────────────────────────────────
[5단계] TesterPresent 주기적 전송
시간: 1000ms부터 매 1초마다
진단기: [0x3E, 0x00] (TesterPresent)
ECU (Dcm):
응답: [0x7E, 0x00]
(타이머 리셋, 세션 유지)
─────────────────────────────────────
[6단계] 정비사가 O2 센서 교체
시간: 60초
정비사: "센서 교체 완료!"
자동차 재시동
ECU:
1. Dem_Init()
2. NvM_ReadBlock(DTC_Block)
3. DTC P0117은 여전히 있음
→ TENTATIVE_PASSED (한 번은 통과)
─────────────────────────────────────
[7단계] DTC 삭제 명령
시간: 70초
진단기: CAN ID 0x600 메시지 전송
[0x14, 0xFF, 0xFF, 0xFF] (ClearDTC, AllDTC)
ECU (Dcm):
1. 수신
2. 보안 레벨 확인 (진단기 연결 = OK)
3. Dem_ClearDTC() 호출
4. Dem이 NvM_EraseNvBlock(DTC_Block) 호출
5. NvM이 플래시에서 DTC 삭제 (약 50ms)
6. 응답 구성:
[0x54] (ClearDiagnosticInformation_Response)
7. CAN ID 0x601 메시지로 회신
진단기 화면:
"DTC 삭제 완료!"
ECU:
- Dem: 상태 초기화 (PASSED)
- NvM: DTC 블록 비워짐
- "Check Engine" 경고등 꺼짐!
─────────────────────────────────────
[8단계] 진단 세션 종료
시간: 80초
진단기: [0x10, 0x01] (DefaultSession)
ECU (Dcm):
EXTENDED_SESSION → DEFAULT_SESSION
진단 모드 해제
─────────────────────────────────────
[완료]
정비사: "수리 완료했습니다!"
사용자: "감사합니다!"
차량: 정상 작동 ✓⚙️ Dcm 설정 (ARXML)
<?xml version="1.0" encoding="UTF-8"?>
<AUTOSAR xmlns="http://autosar.org/schema/r4.0">
<AR-PACKAGES>
<AR-PACKAGE>
<SHORT-NAME>Dcm</SHORT-NAME>
<ELEMENTS>
<!-- 진단 서비스: ReadDTC -->
<DIAGNOSTIC-SERVICE>
<SHORT-NAME>ReadDTC</SHORT-NAME>
<SERVICE-ID>0x19</SERVICE-ID>
<ENABLED>true</ENABLED>
<SUPPORTED-SESSIONS>
<SESSION>EXTENDED_DIAGNOSTIC_SESSION</SESSION>
<SESSION>SAFETY_SYSTEM_SESSION</SESSION>
</SUPPORTED-SESSIONS>
<SECURITY-LEVEL>1</SECURITY-LEVEL>
</DIAGNOSTIC-SERVICE>
<!-- 진단 서비스: ClearDTC -->
<DIAGNOSTIC-SERVICE>
<SHORT-NAME>ClearDTC</SHORT-NAME>
<SERVICE-ID>0x14</SERVICE-ID>
<ENABLED>true</ENABLED>
<SUPPORTED-SESSIONS>
<SESSION>EXTENDED_DIAGNOSTIC_SESSION</SESSION>
</SUPPORTED-SESSIONS>
<SECURITY-LEVEL>1</SECURITY-LEVEL>
</DIAGNOSTIC-SERVICE>
<!-- 진단 서비스: ReadDataByIdentifier -->
<DIAGNOSTIC-SERVICE>
<SHORT-NAME>ReadDataByIdentifier</SHORT-NAME>
<SERVICE-ID>0x22</SERVICE-ID>
<ENABLED>true</ENABLED>
<SUPPORTED-SESSIONS>
<SESSION>DEFAULT_SESSION</SESSION>
<SESSION>EXTENDED_DIAGNOSTIC_SESSION</SESSION>
</SUPPORTED-SESSIONS>
<SECURITY-LEVEL>0</SECURITY-LEVEL>
<DATA-IDENTIFIERS>
<DATA-ID>
<ID>0xF1 0x86</ID>
<NAME>EngineSpeed</NAME>
<LENGTH>2</LENGTH>
</DATA-ID>
<DATA-ID>
<ID>0xF1 0x87</ID>
<NAME>EngineTemperature</NAME>
<LENGTH>1</LENGTH>
</DATA-ID>
</DATA-IDENTIFIERS>
</DIAGNOSTIC-SERVICE>
<!-- 세션 설정 -->
<DIAGNOSTIC-SESSION>
<SHORT-NAME>DefaultSession</SHORT-NAME>
<SESSION-ID>0x01</SESSION-ID>
<TIMEOUT>10000</TIMEOUT> <!-- ms -->
</DIAGNOSTIC-SESSION>
<DIAGNOSTIC-SESSION>
<SHORT-NAME>ExtendedDiagnosticSession</SHORT-NAME>
<SESSION-ID>0x03</SESSION-ID>
<TIMEOUT>5000</TIMEOUT> <!-- ms -->
</DIAGNOSTIC-SESSION>
</ELEMENTS>
</AR-PACKAGE>
</AR-PACKAGES>
</AUTOSAR>🎯 면접 예상 질문 10가지
Q1: Dcm이 뭐고, 왜 필요해요?
A: "Dcm은 정비소 진단기와 통신하는 시스템입니다.
UDS 프로토콜을 사용해서 DTC 읽기, 삭제,
실시간 데이터 조회 등을 처리합니다."
Q2: UDS 프로토콜이 뭐예요?
A: "ISO 14229-1 표준 진단 프로토콜입니다.
0x19 (ReadDTC), 0x14 (ClearDTC), 0x22 (ReadData)
같은 서비스 ID를 사용해 통신합니다."
Q3: 주요 UDS 서비스는 몇 개나 되나요?
A: "핵심은 5가지입니다. ReadDTC(0x19), ClearDTC(0x14),
ReadDataByIdentifier(0x22), DiagnosticSessionControl(0x10),
TesterPresent(0x3E)입니다."
Q4: 진단 세션이 뭐죠?
A: "진단기가 연결된 상태를 관리하는 방식입니다.
DEFAULT_SESSION은 진단 불가,
EXTENDED_SESSION은 DTC 읽기/삭제 가능합니다."
Q5: 세션 타임아웃은 왜 필요한가요?
A: "진단기가 연결되었지만 실제로 작동하지 않을 수 있으니까요.
타이머가 만료되면 자동으로 DEFAULT_SESSION으로 돌아가
차량의 일반 작동을 보호합니다."
Q6: TesterPresent는 뭐하는 건가요?
A: "진단기가 여전히 연결되어 있음을 ECU에 알리는 신호입니다.
매초 전송해서 세션 타임아웃을 방지합니다."
Q7: Dcm과 Dem은 어떻게 협력하나요?
A: "진단기에서 DTC 읽기 명령이 오면,
Dcm이 Dem_GetEventStatus()를 호출해
현재 DTC를 조회합니다."
Q8: DTC를 삭제할 때 어떤 일이 일어나나요?
A: "Dcm이 0x14 서비스를 받으면,
Dem_ClearDTC()를 호출합니다.
내부적으로 Dem이 NvM_EraseNvBlock()을 호출해
플래시의 DTC를 삭제합니다."
Q9: 보안 레벨이 뭐죠?
A: "일부 서비스는 높은 권한이 필요합니다.
DTC 읽기는 레벨 1, 프로그래밍은 레벨 3 같은 식으로
서비스마다 필요한 레벨이 다릅니다."
Q10: ReadDataByIdentifier(0x22)로 뭘 할 수 있나요?
A: "엔진 속도, 온도, 센서값 같은 실시간 데이터를
조회할 수 있습니다. 진단기가 현재 자동차 상태를
모니터링할 때 사용합니다."정리: Dcm의 핵심
| 항목 | 설명 |
|---|---|
| 정의 | 정비소 진단기와 통신 |
| 프로토콜 | UDS (ISO 14229-1) |
| 주요 서비스 | ReadDTC, ClearDTC, ReadData, SessionControl |
| 세션 | DEFAULT (진단 불가), EXTENDED (진단 가능) |
| 타임아웃 | 일정 시간 명령 없으면 DEFAULT_SESSION 복귀 |
| Dem 협력 | DTC 읽기/삭제 |
| NvM 협력 | DTC 플래시 삭제 |
| 보안 | 서비스별 보안 레벨 |
마치며
이제 Dcm이 어떻게 정비소와 통신하는지 알게되셨나요?
정비소라고 표현했지만 개발과정이라면 진단기라고 생각해도 똑같고
그게 아니라면 캐노이라고 생각해도 무방하죠

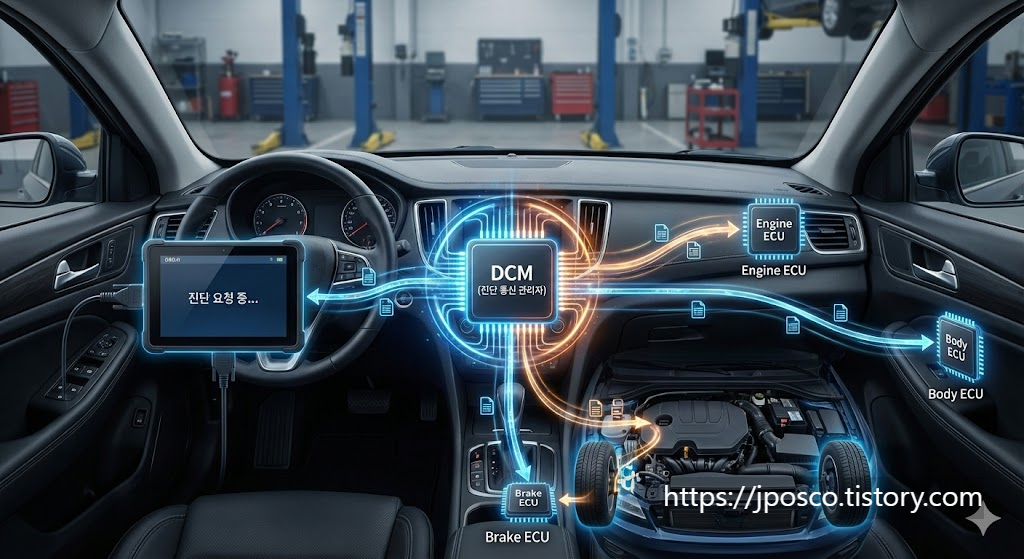

저희는 NvM, Dem, Dcm을 통해 자동차 고장 진단의 완전한 흐름을 배웠어요:
고장 발생
↓
Dem이 감지 → DTC 생성
↓
NvM이 저장 → 플래시에 기록
↓
Dcm이 통신 → 정비소에 전송
↓
정비사가 교체 → DTC 삭제여러분!! 여러분은 지금 DTC 생태계를 마스터 하신거예요
그것도 게시물 3개로 말이죠!
이제 더이상 가르쳐드릴게 없어요... 하산하세요...(농담입니다)
아직 배고프시죠?
그럼 다음 게시물로 또 새로운 정보를 떠먹여드릴게요
다음 편에서는 "AUTOSAR CanIf 완벽 이해: CAN 메시지 라우팅의 모든 것"을 다뤄보겠습니다.
CAN 메시지가 어떻게 올바른 ECU로 전달되고,
어떻게 필터링되고, 어떻게 우선순위가 정해지는지
상세하게 설명해드릴게요
그리고 그림을 통해 또 이해하기 쉽게 가져와 보겠습니다.
'AUTOSAR 심화' 카테고리의 다른 글
| AUTOSAR CanIf 완벽 이해: CAN 메시지 라우팅의 모든 것 (0) | 2025.12.20 |
|---|---|
| AUTOSAR Dem 완벽 이해: 오류 감지와 DTC 관리의 모든 것 (0) | 2025.12.18 |
| AUTOSAR NvM 완벽 이해: 메모리 관리의 모든 것 (0) | 2025.12.17 |
| 실무자 관점에서 보는 Watchdog – Window 모드, Alive Monitoring, AUTOSAR WdgM 완벽 이해 (0) | 2025.12.17 |
| AUTOSAR 통신 시스템: CAN 버스, 신호, COM 모듈의 관계 (0) | 2025.12.16 |
