LIN이란?

---



LIN에 관하여

들어가며

안녕하세요 버그없는토마토입니다

1부에서 자동차는 왜 여러 프로토콜을 써야 하는지 배웠어요.

각각의 역할이 있고 목적이 있기 떄문에, 그리고 비용적인 측면에서도 꼭 필요한 분할이라고 생각하게 되죠.

이제 "그 프로토콜들이 정확히 뭔지" 배워야 할 차례예요.

저번 게시물에서 설명했듯이 옴니버스식 구성의 각각 주인공들이에요

오늘의 주인공은 린이란 녀석입니다.

첫 번째는 LIN (Local Interconnect Network)이에요.



린은 어떨 떄 쓰일까요?

지금 차에서:

운전자: "창문 올려!" (버튼 누름)

↓

바디 ECU: "창문 ECU에게 신호를 보내야 해"

↓

LIN 버스에 신호 전송
[Master Signal] "창문을 올려!"

↓

창문 ECU (LIN Slave): "받았어! 모터를 돌릴게"

↓

창문 모터: 윙 윙 (올라갑니다!)

↓

500ms 후: 창문이 완전히 올라감

결과: "창문이 올라갔어요!"

LIN이 이 모든 과정을 가능하게 했습니다

이 글에서는 LIN이 정확히 뭔지, 어떻게 작동하는지,
메시지는 어떤 구조인지, 실제 차에서는 어떻게 쓰이는지 상세하게 설명해볼게요.

---

📌 3분 요약

바쁜 당신을 위한 핵심 3줄:

🔌 LIN = 느린 통신 (20 kbps)
🎮 Master-Slave: 한 마스터가 여러 슬레이브를 제어
⏱️ Schedule: 정해진 시간표대로 신호를 보냄

창문, 미러, 좌석 같은 편의 기능용 통신이에요.

---

LIN이란?

🔌 LIN이란?

LIN의 정의

LIN = Local Interconnect Network

자동차에서 저속, 저비용 통신을 담당하는 프로토콜이에요.

특징:
├─ 속도: 20 kbps (느림!)
├─ 거리: ~40m
├─ 메시지: 최대 8바이트
├─ 구조: Master 1개 + Slave 여러 개
├─ 비용: $ (매우 저가)
└─ 용도: 창문, 미러, 좌석 (편의 기능)

LIN vs CAN

비교:

LIN:
- 느림 (20 kbps)
- 저가 ($1)
- 구조 간단 (Master-Slave)
- 편의용

CAN:
- 빠름 (500 kbps)
- 중가 ($5)
- 구조 복잡 (Broadcast)
- 제어용

선택 기준:
느려도 되고 싼 것? → LIN!
빨라야 하고 신뢰할 수 있어야? → CAN!

왜 LIN은 느릴까?

이유 1: 비용 절감
- 저렴한 칩셋만 필요
- 구현이 간단함
- 배선도 적음 (1개 선으로 충분)

이유 2: 편의 기능용
- 창문이 0.5초 걸려도 괜찮음
- 미러가 1초 걸려도 문제 없음
- 고속일 필요가 없음

이유 3: 비용-성능 트레이드오프
- "충분히 빠르고, 가능한 한 저가"
- 편의 기능의 최적 선택

---

LIN이란?

🎯 LIN의 특징 (5가지)

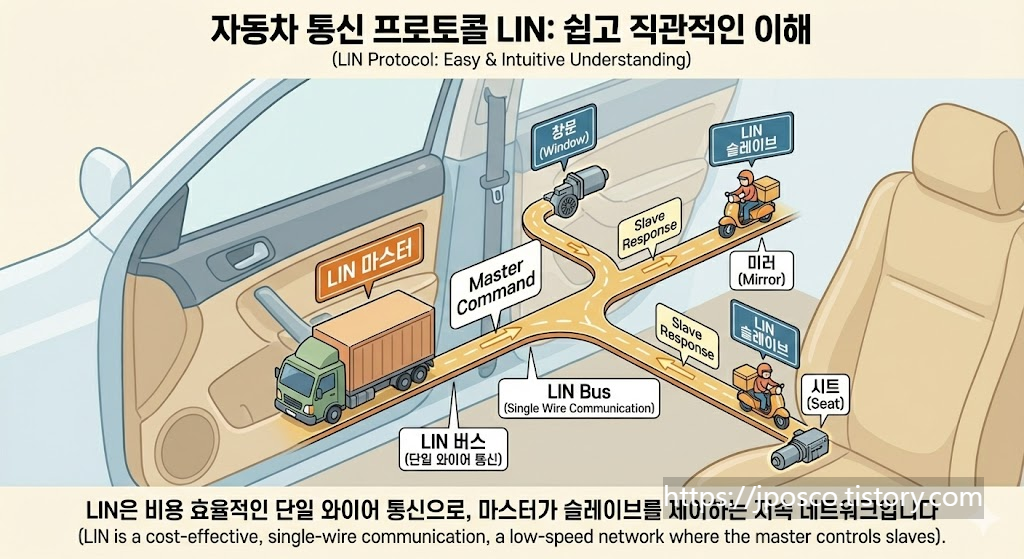

특징 1️⃣: Master-Slave 구조

LIN 버스 구조:

┌─────────────────────────────┐
│   Master (바디 ECU)          │
│   (명령을 내림)              │
└──────────────┬──────────────┘
               │ (1개의 LIN 선)
      ┌────────┼────────┐
      ↓        ↓        ↓
┌──────────┐ ┌──────┐ ┌──────┐
│ 창문     │ │ 미러 │ │ 좌석 │
│ Slave   │ │Slave│ │Slave│
│ ECU     │ │ ECU  │ │ ECU  │
└──────────┘ └──────┘ └──────┘

특징:
- Master는 1개만 (바디 ECU)
- Slave는 여러 개 (창문, 미러, 좌석...)
- Master가 "언제 누가 데이터를 보낼지" 결정
- Slave는 Master의 명령만 따름

비유: 학교 조례
- Master = 교장선생님 (명령)
- Slave = 학생들 (따름)

특징 2️⃣: Schedule (시간표)

LIN Schedule이란?
"정해진 시간표대로 신호를 주고받는다"

예: 현대 쏘나타의 LIN Schedule

시간  │ Master의 명령        │ Slave의 응답
─────┼──────────────────┼─────────────
0ms  │ "창문 신호 줘" → │ 창문 ECU ⟹ 데이터 전송
     │ (Frame ID 0x01)  │
─────┼──────────────────┼─────────────
20ms │ "미러 신호 줘" → │ 미러 ECU ⟹ 데이터 전송
     │ (Frame ID 0x02)  │
─────┼──────────────────┼─────────────
40ms │ "좌석 신호 줘" → │ 좌석 ECU ⟹ 데이터 전송
     │ (Frame ID 0x03)  │
─────┼──────────────────┼─────────────
60ms │ "창문 신호 줘" → │ 창문 ECU ⟹ 데이터 전송
     │ (Frame ID 0x01)  │ (반복!)
─────┴──────────────────┴─────────────

Timeline으로 보면:

0ms ━━━━━ 창문 데이터 전송 ━━━━━
20ms ━━━━━ 미러 데이터 전송 ━━━━━
40ms ━━━━━ 좌석 데이터 전송 ━━━━━
60ms ━━━━━ 창문 데이터 전송 ━━━━━ (반복)

= 시간표처럼 정해진 순서대로!

특징 3️⃣: 간단한 메시지 구조

LIN 메시지 구조:

┌──────────────────────────────┐
│ Break (신호)                  │ ← "시작합니다!"
│ (13비트, 낮은 전압)           │
├──────────────────────────────┤
│ Sync (동기화)                 │ ← "속도 맞춰!"
│ (8비트, 0x55)                │
├──────────────────────────────┤
│ PID (Published ID)            │ ← "메시지 이름"
│ (1바이트, 예: 0x01)          │
├──────────────────────────────┤
│ Data (실제 데이터)            │ ← "데이터는 여기!"
│ (0~8바이트)                  │
├──────────────────────────────┤
│ Checksum (오류 검사)          │ ← "맞나 확인"
│ (1바이트)                    │
└──────────────────────────────┘

비유: 편지
- Break: 편지 시작 신호
- Sync: 받는 사람이 준비
- PID: "누가 보낸 편지인가?" (창문 ECU가 보낸가? 미러 ECU가 보낸가?)
- Data: 편지 내용
- Checksum: "편지가 손상 안 됐나?" 확인

특징 4️⃣: 신뢰성은 중간 수준

LIN의 에러 처리:

에러 감지:
1️⃣ Checksum 오류
   - 데이터가 손상됐나?
   - 계산 결과가 다르면 오류!

2️⃣ Timeout (응답 없음)
   - "어? Slave가 응답이 없네?"
   - Master가 대기

3️⃣ Sync 에러
   - 속도가 맞지 않음
   - 동기화 실패

에러 처리:
- 대부분 재전송
- 일부 무시 (중대하지 않으니까)
- 창문이 안 올라갔으니? 다시 요청!

신뢰성 평가:
CAN: ⭐⭐⭐⭐⭐ (매우 높음)
LIN: ⭐⭐⭐ (중간)
FlexRay: ⭐⭐⭐⭐⭐ (극도로 높음)

특징 5️⃣: 저비용!

LIN의 가격:

칩셋:
- LIN 트랜시버: $0.5~1
- 마이크로컨트롤러: $1~2
- 합계: $1.5~3 (매우 저가!)

CAN과 비교:
- CAN 트랜시버: $2~5
- 마이크로컨트롤러: $3~10
- 합계: $5~15 (훨씬 비쌈)

비용 효율:
LIN 하나: $1.5 × 수십 개 창문/미러 ECU
= 전체 비용 $50~100

CAN 하나: $10 × 수십 개 파워트레인 ECU
= 전체 비용 $300~500

결론: "편의 기능은 LIN으로 비용 절감!" ✓

---

LIN에 관하여

📊 LIN 메시지 상세 분석

1️⃣ Break (신호 시작)

Break의 역할:
"우리 지금 신호 시작할게!"

물리적 특성:
- 최소 13비트
- Low 전압 (0V)
- 시간: 약 1ms

동작:
Master가 LIN 버스를 Low로 당김
→ 모든 Slave가 "아, 신호 시작이구나!"
→ 깨어남

2️⃣ Sync (동기화)

Sync의 역할:
"다들 이 속도로 맞춰!"

형식:
- 고정값: 0x55 (01010101)
- 목적: Slave의 클록 동기화

동작:
Master: 0x55 전송
Slave: 이 비트 패턴으로 속도 계산
→ "아, 20 kbps로 맞춰야겠다!"

예시:
Master가 0x55를 100ms에 보냈어
→ Slave: "아, 10 kbps인가?" (X)
→ Slave: "아, 속도를 다시 계산해야겠다"

3️⃣ PID (Published ID)

PID의 역할:
"이건 누가 전송할 메시지인가?"

형식:
- 6비트 identifier
- 2비트 parity (오류 검사)
- 총 1바이트

예시:
PID = 0x01: 창문 데이터 (창문 ECU가 보냄)
PID = 0x02: 미러 데이터 (미러 ECU가 보냄)
PID = 0x03: 좌석 데이터 (좌석 ECU가 보냄)

동작:
Master: "0x01 메시지 줘!" (창문 ECU에게)
창문 ECU: "받았어! 내 데이터를 보낼게"
→ Break + Sync + PID(0x01) + Data + Checksum
→ Master: 받음!

4️⃣ Data (실제 데이터)

Data의 역할:
"실제로 주고받는 정보"

크기:
- 0~8바이트 (가변)
- 예: 창문 데이터 = 1바이트

창문 데이터 구조:

Byte 0: 창문 제어 신호
├─ Bit 0-3: 모터 방향 (상향=0, 하향=1)
├─ Bit 4-7: 모터 속도 (0~15)
└─ 예: 0x05 = "위로 천천히"

예시:
Master → Slave: [0x02] "창문을 올려!"
Slave는 이를 해석:
- Bit 0-3 = 0 (상향)
- Bit 4-7 = 2 (천천히)
→ 창문 모터: 천천히 올라갑니다!

5️⃣ Checksum (오류 검사)

Checksum의 역할:
"데이터가 손상되지 않았나?"

계산 방식:
Checksum = 255 - (PID + Data1 + Data2 + ... + DataN) % 256

예시:
PID = 0x01
Data = [0x05, 0x10, ...]
Sum = 0x01 + 0x05 + 0x10 = 0x16
Checksum = 255 - 0x16 = 0xE9

검증:
Master 수신 후: 0x01 + 0x05 + 0x10 + 0xE9 = 0xFF
= 정상! ✓

손상 감지:
만약 Data 받는 중에 오류 발생
→ Checksum 계산 결과 ≠ 받은 값
→ 오류 감지!

---

🎬 실제 작동: 창문 올리기 시나리오

[상황]
사용자: "왼쪽 창문 올려!" (버튼 누름)

─────────────────────────────────

[시간: 0ms] Master 신호 시작

Master (바디 ECU):
"LIN 버스에 신호를 보낼 거야.
 창문 ECU에게 창문을 올리도록 명령해야겠다."

→ LIN 버스에 신호 전송 시작

─────────────────────────────────

[시간: 1ms] Break 전송

Master:
LIN 버스를 Low로 당김 (13비트 동안)

모든 Slave (창문, 미러, 좌석 ECU):
"어? 신호가 오는군?"
→ 준비!

─────────────────────────────────

[시간: 2ms] Sync 전송

Master:
0x55 (01010101 패턴) 전송

모든 Slave:
"아, 이 속도군. 20 kbps로 동기화!"
→ 클록 조정

─────────────────────────────────

[시간: 3ms] PID 전송

Master:
PID = 0x01 전송
"이건 창문 데이터야!"

Slave 반응:
- 창문 ECU: "어? 나를 부르는 거네!" → 준비
- 미러 ECU: "아니, 0x02가 아닌가?" → 대기
- 좌석 ECU: "아니, 0x03이 아닌가?" → 대기

─────────────────────────────────

[시간: 4ms] Data 전송

Master (바디 ECU):
창문 데이터 전송

Master: [0x02]
"Bit 0-3 = 0 (상향)"
"Bit 4-7 = 2 (천천히)"
= 0x02

창문 ECU:
수신: 0x02
해석: "상향, 천천히"
→ 모터 구동 신호 전송!

─────────────────────────────────

[시간: 5ms] Checksum 전송

Master:
Checksum 계산 & 전송
Sum = PID(0x01) + Data(0x02) = 0x03
Checksum = 255 - 3 = 252 = 0xFC

─────────────────────────────────

[시간: 6ms] 신호 완료

Master:
"전송 완료!"

창문 ECU:
"Checksum 맞나?" 확인
0x01 + 0x02 + 0xFC = 0xFF ✓
→ "데이터가 정상이다!"

─────────────────────────────────

[시간: 100ms] 모터 작동

창문 모터:
신호: 상향, 천천히
→ 윙 윙 (모터 작동)
→ 창문이 올라가기 시작!

─────────────────────────────────

[시간: 500ms] 창문이 올라감

창문 모터:
계속 작동 (Master가 계속 신호를 보냄)

타이밍:
LIN Schedule (0ms마다 반복):
- 0ms: 창문 신호
- 20ms: 미러 신호
- 40ms: 좌석 신호
- 60ms: 창문 신호 (반복)

= 60ms마다 창문 신호를 다시 확인!

─────────────────────────────────

[시간: 500ms] 창문이 완전히 올라감

센서가 감지:
"창문이 맨 위까지 올라갔어!"
→ 창문 ECU가 Master에게 보고

Master:
"완료했구나!"
→ 신호 중지

결과:
✓ 창문이 올라갔어요!
✓ 사용자가 "창문 올림" 버튼을 누른 후 약 0.5초 소요

---

📋 LIN Schedule (시간표) 상세

LIN Schedule이란?
"어떤 시간에 어떤 메시지를 보낼지 미리 정해놓는 것"

예: 현대 쏘나타 창문 제어 Schedule

주기: 50ms (모든 신호가 50ms마다 반복)

0ms   : Break + Sync + PID(0x01) + 창문1 데이터 + Checksum
10ms  : Break + Sync + PID(0x01) + 창문1 데이터 + Checksum
20ms  : Break + Sync + PID(0x02) + 창문2 데이터 + Checksum
30ms  : Break + Sync + PID(0x02) + 창문2 데이터 + Checksum
40ms  : Break + Sync + PID(0x03) + 미러 데이터 + Checksum
50ms  : (반복)

타이밍 분석:
- 총 5개 메시지 (PID 0x01, 0x02, 0x03)
- 각 메시지 2ms 정도 소요
- 50ms 주기로 반복
- = 20Hz 주파수

Schedule의 목적:
1️⃣ 타이밍 보장
   - 각 창문이 얼마나 자주 갱신될까?
   - 정확히 정해짐!

2️⃣ 우선순위 관리
   - 어떤 신호가 먼저 나갈까?
   - 미리 정해짐!

3️⃣ 리소스 관리
   - Master 계산 부하 예측 가능
   - Slave의 응답 시간 계획 가능

---

🛠️ LIN 신호 정의 (DBC 파일)

LIN의 신호를 정의하는 파일: DBC 파일 (또는 LDF 파일)

LDF 파일 예시:
LINCluster {
  LIN_protocol_version = "2.1";
  LIN_language_version = "2.1";

  LINClusterDef {
    LINframe WindowData {
      ID = 0x01;
      DLC = 2;
      cycle_time = 50;
      Slave_response_timeout = 100;

      Signals {
        WindowCommand 0, 4;  // Bit 0-3
        WindowSpeed 4, 4;    // Bit 4-7
      }
    }

    LINframe MirrorData {
      ID = 0x02;
      DLC = 2;
      cycle_time = 50;

      Signals {
        MirrorCommand 0, 4;  // Bit 0-3
        MirrorSpeed 4, 4;    // Bit 4-7
      }
    }
  }

  ScheduleTable {
    BasicSchedule {
      Event 0 : WindowData 0 ms;
      Event 1 : MirrorData 10 ms;
      Event 2 : WindowData 20 ms;
      Event 3 : MirrorData 30 ms;
    }
  }
}

해석:
- WindowData: PID 0x01, 2바이트, 50ms마다
- Signals: 신호1 (0-3비트), 신호2 (4-7비트)
- Schedule: 0ms에 Window, 10ms에 Mirror...

---

💡 LIN vs CAN vs FlexRay

| 항목 | LIN | CAN | FlexRay |
|------|-----|-----|---------|
| 속도 | 20 kbps | 500 kbps | 10 Mbps |
| 구조 | Master-Slave | Broadcast | Master-Slave |
| 메시지 | 8B | 8B | 256B |
| 신뢰성 | 중 | 높 | 극 |
| 비용 | $ | $$$ | $$$$$ |
| 용도 | 편의 | 제어 | 안전 |
| 복잡도 | 낮 | 중 | 높 |

선택 기준:
- 편의 기능? → LIN
- 파워트레인? → CAN
- 극도의 안전? → FlexRay

---

🎯 면접 예상 질문

Q1: "LIN이 뭐고, 왜 느릴까요?"
A: "LIN은 저비용 통신 프로토콜입니다.
   창문, 미러 같은 편의 기능용이라
   20 kbps 속도도 충분합니다.
   이렇게 하면 비용을 절감할 수 있어요."

Q2: "LIN의 Master-Slave 구조를 설명해주세요"
A: "Master는 1개 (바디 ECU)이고,
   Slave는 여러 개 (창문, 미러, 좌석 ECU)예요.
   Master가 언제 누가 데이터를 보낼지
   Schedule에 따라 제어합니다."

Q3: "LIN Schedule이 뭐죠?"
A: "정해진 시간표예요.
   Master가 '0ms에 창문 신호, 10ms에 미러 신호'
   이렇게 미리 정해놓고 반복합니다."

Q4: "LIN 메시지 구조를 그려주세요"
A: "Break (시작) → Sync (동기화) → PID (메시지 ID)
    → Data (데이터) → Checksum (오류 검사) 이런 순서예요."

Q5: "LIN과 CAN의 가장 큰 차이는?"
A: "구조가 다릅니다.
   LIN은 Master-Slave (한 마스터가 제어),
   CAN은 Broadcast (모두가 같은 버스 사용).
   또한 속도도 LIN은 20 kbps, CAN은 500 kbps로
   25배 차이입니다."

---

📌 LIN의 핵심

항목	설명
정의	저속, 저가 편의 통신
구조	Master 1개 + Slave 여러 개
속도	20 kbps (느림!)
메시지	Break + Sync + PID + Data + Checksum
Schedule	정해진 시간표 반복
신뢰성	중간 (Checksum 오류 검사)
비용	$ (매우 저가)
용도	창문, 미러, 좌석 (편의)
장점	저가, 간단함
단점	느림, 신뢰성 중간

---

마치며

다음 게시물에서는 주인공인 CAN을 포스팅해볼거예요

캔은 중요하기 때문에 2부로 나누어서 포스팅할 계획입니다.

첫째는 기초편으로 정의, 특징, 메시지의 구조

ID의 의미랑 Candb에 대해 알아보는 시간을 가질 예정입니다



CAN 은 주인공이라고 말씀드렸죠?

표준이기때문이기도 하고 사실 거의 모든 제어기는 CAN으로 작동합니다.

빠르고 정확하고 비싸지 않고 모든게 좋죠.

그래서 CAN이 한동안 자동차를 지배했었답니다.

기대해주세요!
