CAN이란?

CAN이란?

---

들어가며

안녕하세요 버그없는토마토입니다

제일 먼저 자동차가 왜 여러 프로토콜을 써야 하는지 배웠어요.

LIN CAN CANFD 등등등 여러가지를 슬쩍 봤죠.

그리고 저번 게시물에서 우리는 LIN (느리지만 저렴한)을 배웠어요.

이제 자동차의 진정한 "표준" 통신: CAN을 배워야 할 차례예요.

CAN만 배워도 사실 끝입니다.

CAN에 대해 마스터 했다면 (CANFD까진..ㅎ) 그다음 게시물은 팔짱끼고 편히 보셔도돼요.

그러니까 힘내보자고요~!

차에 문제가 생겼어요:

진단기가 스캔을 시작합니다.

↓

진단기: "어? DTC가 있네. P0117이라고?"
        (O2 센서 오류)

↓

엔진 ECU와 변속기 ECU는?
계속 CAN 버스를 통해 데이터를 주고받음! (BUS 개념)

엔진 ECU: "현재 RPM 3000이에요"
         (CAN ID 0x100으로 전송)

변속기 ECU: "기어 D에요"
           (CAN ID 0x200으로 전송)

ABS ECU: "제동압 100 kPa입니다"
        (CAN ID 0x300으로 전송)

↓

동시에 3개의 메시지가 CAN 버스를 사용해도?

CAN이 자동으로 중재!
"0x100이 가장 중요하니까 먼저 보내!"(우선순위 위주)

↓

전부 정상 작동! ✓

이게 모두 CAN의 힘입니다

우리가 자동차 통신에서 하고자 하는 모든 것을 이뤄주죠.

자동차 언어의 기본이고 끝이라고 할 수 있습니다.

그럼 본격적으로 알아볼까요 CAN에 대해

이 글에서는 CAN이 뭔지, 메시지 구조는 어떤지, 신호가 뭔지, 데이터는 어떻게 인코딩되는지 상세하게 설명해보겠습니다

렛츠기릿

---

📌 3분 요약

바쁜 당신을 위한 핵심 3줄:

🚗 CAN = 자동차 표준 통신 (500 kbps)
📨 메시지 = ID + DLC + Data + CRC
🔑 신호 = 메시지 안의 작은 데이터 (DBC 파일에 정의)

엔진, 변속, 제동 같은 핵심 제어용 통신이에요.

---

CAN 설명

🚗 CAN이란?

CAN의 정의

CAN = Controller Area Network

자동차에서 표준 통신 프로토콜이에요. 모~~~~~~~든 자동차 제조사가 사용합니다.

특징:
├─ 속도: 500 kbps (표준), 1 Mbps (고속)
├─ 거리: ~40m
├─ 메시지: 최대 8바이트
├─ 구조: 모두가 같은 버스 공유 (Broadcast)
├─ 신뢰성: 매우 높음
├─ 비용: $$$ (중가)
└─ 용도: 엔진, 변속, 제동 (핵심 제어)

CAN의 위상

자동차 통신 피라미드:

        (안전 시스템)
          ▲
          │ FlexRay (극도의 신뢰성)
          │
       ●●●●●●●●●
       │ CAN ★ │  ← 자동차의 척추!
       ●●●●●●●●●
          │
          │ LIN (편의 기능)
          ▼
      (저속 편의)

CAN의 위치:
✅ 표준 프로토콜 (모든 차가 사용)
✅ 신뢰성 높음 (에러 감지/처리 뛰어남)
✅ 속도 적당 (500 kbps = 현실적)
✅ 비용 합리적 (LIN보다 비싸지만 가치 있음)

→ 자동차 통신의 "황금 표준"!

---

CAN에 대한 설명

🎯 CAN의 특징 (7가지) - 중요

(저 때 강의 시험문제였죠..ㅎ)

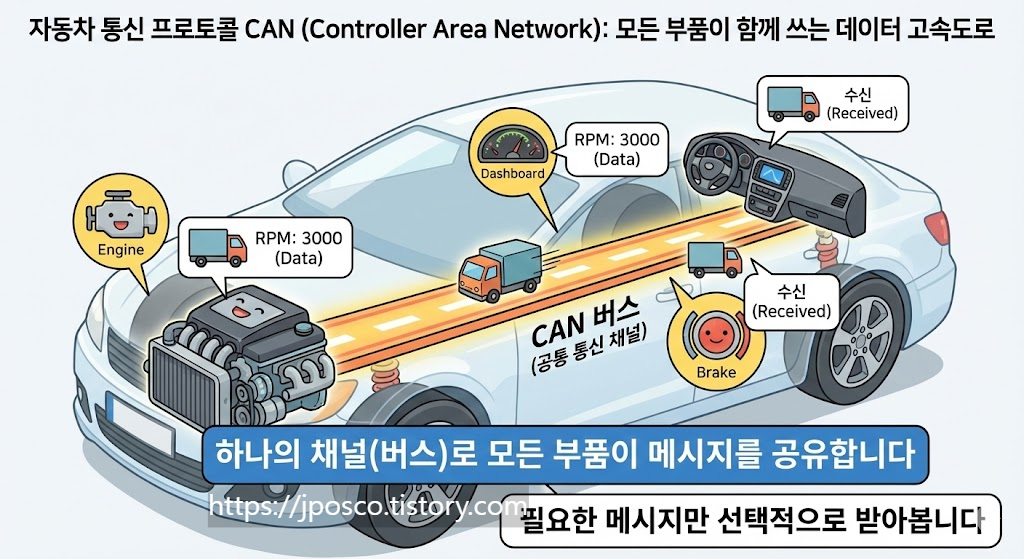

특징 1️⃣: Broadcast (모두가 공유)

CAN 버스 구조:

┌─────────────────────────────────┐
│ 엔진 ECU  변속기 ECU  ABS ECU    │
│  ↓          ↓         ↓         │
└──────────────┬──────────────────┘
               │ (2개 선: CAN_H, CAN_L)
            CAN 버스
               │
┌──────────────┴──────────────────┐
│ 모든 ECU가 같은 버스를 사용!     │
│                                  │
│ - 엔진 ECU가 메시지 보냄         │
│ - 변속기 ECU도 받음 (필요하면)   │
│ - ABS ECU도 받음 (필요하면)      │
│                                  │
│ = 모두가 브로드캐스트!           │
└──────────────────────────────────┘

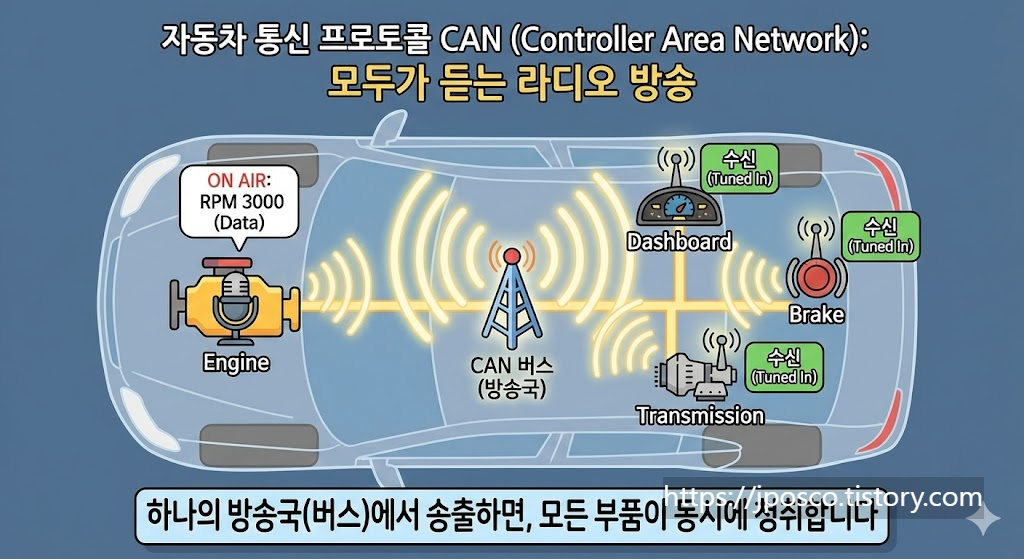

비유: 라디오 방송
- LIN: 교장선생님이 학생에게 직접 지시
- CAN: 라디오 방송국이 신호를 보냄
  → 자신이 필요한 프로그램만 듣는 것처럼

특징 2️⃣: ID 기반 (메시지 이름)

CAN ID란?
"메시지의 이름"

예시:

0x100 = EngineData (엔진 데이터)
└─ 누가 보냄? 엔진 ECU
└─ 누가 받음? 변속기, ABS, 진단 ECU (필요한 곳)
└─ 뭐가 들어있나? RPM, 토크, 온도

0x200 = TransmissionData (변속기 데이터)
└─ 누가 보냄? 변속기 ECU
└─ 누가 받음? 엔진, ABS, 진단 ECU
└─ 뭐가 들어있나? 기어, 오일온도

0x300 = BrakeData (제동 데이터)
└─ 누가 보냄? ABS ECU
└─ 누가 받음? 엔진, 변속, 진단 ECU
└─ 뭐가 들어있나? 제동압, 바퀴 속도

중요:
ID가 작을수록 높은 우선순위!
0x100 > 0x200 > 0x300

특징 3️⃣: 높은 신뢰성

CAN의 신뢰성 기법:

1️⃣ CRC (순환 중복 검사)
   - 모든 메시지에 포함
   - "데이터가 손상되지 않았나?" 확인
   - 손상되면 자동 재전송

2️⃣ 에러 감지
   - Bit Error: 보낸 비트와 다른 비트 수신
   - Stuff Error: 5개 연속 같은 비트 감지
   - CRC Error: 체크섬 불일치
   - Frame Error: 포맷 이상

3️⃣ 에러 프레임
   - 모든 ECU가 오류 감지
   - 에러 프레임 전송
   - 자동 재전송

결과:
= 데이터 손실 거의 없음!
= 매우 신뢰할 수 있음!

특징 4️⃣: 견고성 (노이즈 내성)

CAN의 물리 계층:

신호: 차동 신호
├─ CAN_H (high): 3.5V
├─ CAN_L (low): 1.5V
└─ 차이: 2V

왜 차동?
- 노이즈에 강함
- 예: 번개가 쳐도
  CAN_H = +10V (노이즈)
  CAN_L = +10V (노이즈)
  → 차이 = 0 (변함 없음!)
  → 신호 정상!

자동차 환경:
- 번개, 모터 노이즈, 고주파 간섭 많음
- CAN은 이 모든 걸 무시!
- 신호 신뢰성 최고!

비유: 두 귀로 듣기
- 왼쪽 귀와 오른쪽 귀의 소리 차이를 비교
- 노이즈는 양쪽에 동일하게 들리니까 무시됨

특징 5️⃣: 표준화 (전 자동차 제조사)  - 별4개

누가 CAN을 써?
✅ 현대 (쏘나타, EV9 등)
✅ 기아 (K5, EV6 등)
✅ 도요타 (카롤라, 프리우스 등)
✅ 혼다, BMW, 벤츠, 포르쉐...
✅ 거의 모든 자동차!

왜?
1️⃣ 표준화 (ISO 11898)
   - 누구나 읽을 수 있음
   - 호환성 좋음

2️⃣ 검증됨 (30년 역사)
   - 신뢰성 증명됨
   - 문제점 다 해결됨

3️⃣ 싸다 (대량생산)
   - 칩셋이 저가
   - 개발 비용 낮음

→ "자동차 표준"이 된 이유!

특징 6️⃣: 결정성 (타이밍 예측 가능)

결정성이란?
"언제 메시지가 올지 예측 가능한가?"

CAN:
- ID가 낮을수록 먼저 옴
- 높은 ID는 잠깐 기다림
- 하지만 충돌은 없음!
- 모두 결국 전송됨

예측:
- 엔진 데이터 (0x100): 항상 먼저 옴
- 변속기 데이터 (0x200): 그 다음
- 진단 데이터 (0x300): 마지막
→ 순서가 정해져 있음!

장점:
- 타이밍 계획 가능
- 소프트웨어 설계 쉬움
- 예측 가능 = 신뢰성!

특징 7️⃣: 비용 효율

비용 비교:

LIN:
- 칩셋: $1
- 전체 비용: 저가

CAN:
- 칩셋: $5
- 전체 비용: 중가

FlexRay:
- 칩셋: $50+
- 전체 비용: 고가

Ethernet:
- 칩셋: $20+
- 전체 비용: 고가

선택:
"신뢰성과 비용의 황금 비율!" → CAN!

---

📊 CAN 메시지 구조 (완전 분해) - (별 10개)

메시지 전체 흐름

┌─────────────────────────────────────────┐
│ CAN 메시지 (총 길이: 약 2ms)             │
├─────────────────────────────────────────┤
│ 1️⃣ SOF (Start of Frame)                 │
│    └─ 시작 신호 (1비트)                  │
├─────────────────────────────────────────┤
│ 2️⃣ Arbitration Field (중재 필드)       │
│    ├─ ID (11비트) [Standard CAN]        │
│    │  또는 29비트 [Extended CAN]       │
│    └─ RTR (원격 프레임 요청, 1비트)    │
├─────────────────────────────────────────┤
│ 3️⃣ Control Field (제어 필드)            │
│    ├─ IDE (ID 확장 비트)                │
│    └─ DLC (데이터 길이, 4비트)          │
├─────────────────────────────────────────┤
│ 4️⃣ Data Field (데이터 필드)             │
│    └─ 실제 데이터 (0~8바이트)          │
├─────────────────────────────────────────┤
│ 5️⃣ CRC Field (오류 검사)                │
│    ├─ CRC (15비트)                      │
│    └─ CRC Delimiter (1비트)             │
├─────────────────────────────────────────┤
│ 6️⃣ ACK Field (수신 확인)                │
│    ├─ ACK Slot (1비트)                  │
│    └─ ACK Delimiter (1비트)             │
├─────────────────────────────────────────┤
│ 7️⃣ EOF (End of Frame)                   │
│    └─ 종료 신호 (7비트)                 │
└─────────────────────────────────────────┘

각 필드 상세 설명

1️⃣ SOF (Start of Frame)
━━━━━━━━━━━━━━━━━━━━━━━━━━
역할: "신호 시작합니다!"
길이: 1비트
값: Low (0V)

동작:
Master가 CAN_H를 Low로 당김
→ 모든 노드가 "신호 오는군!" 준비

2️⃣ ID (Identifier) - 메시지 이름!
━━━━━━━━━━━━━━━━━━━━━━━━━━
Standard CAN: 11비트 (0x000~0x7FF)
Extended CAN: 29비트 (거의 안 씀)

예시:
0x100 = 000100000000 (11비트)
0x200 = 001000000000
0x300 = 001100000000

중요:
ID가 낮을수록 우선순위 높음!
(이걸 Arbitration이라고 함)

3️⃣ DLC (Data Length Code)
━━━━━━━━━━━━━━━━━━━━━━━━━━
역할: "데이터가 몇 바이트인가?"
길이: 4비트
범위: 0~8

예시:
DLC = 0: 데이터 없음
DLC = 2: 2바이트
DLC = 8: 8바이트 (최대)

4️⃣ Data (실제 데이터)
━━━━━━━━━━━━━━━━━━━━━━━━━━
역할: "실제 정보"
길이: DLC에 따라 0~8바이트

예시:
EngineData (0x100):
[바이트 0] [바이트 1] [바이트 2] ...

각 바이트 안에 여러 신호가 들어있음!

5️⃣ CRC (Cyclic Redundancy Check)
━━━━━━━━━━━━━━━━━━━━━━━━━━
역할: "데이터가 손상되지 않았나?"
길이: 15비트
방식: 다항식 계산

동작:
송신: CRC 계산 → 메시지 끝에 추가
수신: CRC 다시 계산 → 일치하면 정상!

손상되면:
계산 결과 ≠ 받은 CRC
→ 에러! → 재전송!

6️⃣ ACK (Acknowledgement)
━━━━━━━━━━━━━━━━━━━━━━━━━━
역할: "받았습니다!"
길이: 1비트
값: Low (0V)

동작:
송신 ECU: "메시지 보냈어"
수신 ECU들: ACK 슬롯에 Low 전송
            (모두가 동시에!)
송신 ECU: "아, 누군가는 받았구나!"

안 받으면:
ACK 없음 → "어? 아무도 안 받았나?"
→ 에러 신호!

---

🔑 신호 정의 (DBC 파일)

DBC 파일이란?

DBC = Database Configuration

"CAN 메시지 안에 어떤 신호들이 들어있나?"를 정의하는 파일

예:
EngineData (ID 0x100, 8바이트)에는?
├─ RPM (엔진 속도) - Byte 0-1 (16비트)
├─ Torque (토크) - Byte 2-3 (16비트)
├─ CoolantTemp (냉각수 온도) - Byte 4 (8비트)
└─ ...

= DBC 파일에 모두 정의됨!

DBC 파일 예시

BO_ 256 EngineData: 8 EngineECU
 SG_ EngineRPM : 0|16@1+ (0.25,0) [0|8000] "rpm" TransmissionECU,ABSECU
 SG_ EngineTorque : 16|16@1+ (1,0) [0|400] "Nm" TransmissionECU
 SG_ CoolantTemperature : 32|8@1+ (1,-40) [-40|215] "C" ABSECU

BO_ 512 TransmissionData: 8 TransmissionECU
 SG_ CurrentGear : 0|4@1+ (1,0) [0|15] "gear" EngineECU,ABSECU
 SG_ OilTemp : 4|8@1+ (1,-40) [-40|215] "C" EngineECU

해석:
BO_: 메시지 정의 시작
256: CAN ID (10진수 = 0x100)
EngineData: 메시지 이름
8: 길이 (8바이트)
EngineECU: 송신 ECU

SG_: 신호 정의
EngineRPM: 신호 이름
0: 시작 비트 (Byte 0, Bit 0)
16: 길이 (16비트)
@1+: 형식 (1바이트 기준, unsigned)
(0.25, 0): Scaling (값 × 0.25 + 0)
[0|8000]: 범위 (0~8000 rpm)
"rpm": 단위
TransmissionECU: 수신 ECU

---

📈 데이터 인코딩 (신호 → 바이트)

예시: 엔진 RPM 전송

상황:
엔진이 3000 rpm으로 회전 중

Step 1️⃣: DBC 파일 확인
EngineRPM: 시작 비트 0, 길이 16비트
Scaling: (값 × 0.25 + 0)

Step 2️⃣: 역 계산 (Scaling 역계산)
실제 값: 3000 rpm
DBC: 값 × 0.25 = 3000
     값 = 3000 / 0.25 = 12000
     = 0x2EE0 (16진수)

Step 3️⃣: 비트 배치
12000 = 0x2EE0 = 0010111011100000 (16비트)

Byte 0 (LSB): 11100000 = 0xE0
Byte 1 (MSB): 00101110 = 0x2E

Step 4️⃣: CAN 메시지에 넣기
[바이트 0] = 0xE0
[바이트 1] = 0x2E
[바이트 2-7] = [다른 신호들...]

Step 5️⃣: CAN 버스에 전송!
메시지: [ID=0x100] [DLC=8]
        [0xE0, 0x2E, 0x50, 0x32, ...]

Step 6️⃣: 수신 측 처리
다른 ECU가 메시지 수신
데이터: [0xE0, 0x2E, ...]
역 계산: 0x2EE0 = 12000
스케일링: 12000 × 0.25 = 3000
결과: RPM = 3000! ✓

신호의 특징

신호 = 메시지 안의 작은 데이터

특징:
1️⃣ 위치: 특정 바이트와 비트에 위치
2️⃣ 길이: 8비트, 16비트, 4비트 등 다양
3️⃣ 타입: Signed (음수 가능) vs Unsigned (양수만)
4️⃣ Scaling: (값 × a + b) 변환
5️⃣ 범위: 최솟값 ~ 최댓값
6️⃣ 단위: rpm, Nm, ℃ 등

예시:
신호: EngineRPM
├─ 위치: Byte 0-1 (16비트)
├─ 길이: 16비트
├─ 타입: Unsigned (음수 불가)
├─ Scaling: × 0.25
├─ 범위: 0~8000 rpm
└─ 단위: rpm

중요:
모든 신호는 DBC 파일에 정의됨!
→ 누군가는 DBC를 만들어야 함
→ 자동차 개발팀이 만듦!

---

📊 CAN 메시지 실제 예시

[상황]
엔진이 3000 rpm, 200 Nm 토크, 90℃ 온도일 때

[DBC 정의]
EngineData (ID 0x100, 8바이트):
├─ EngineRPM: Byte 0-1, Scale (×0.25+0)
├─ EngineTorque: Byte 2-3, Scale (×1+0)
├─ CoolantTemp: Byte 4, Scale (×1-40)
└─ ...

[인코딩 과정]
RPM 3000:
  역스케일: 3000 / 0.25 = 12000 = 0x2EE0
  → Byte 0 = 0xE0, Byte 1 = 0x2E

Torque 200:
  역스케일: 200 / 1 = 200 = 0x00C8
  → Byte 2 = 0xC8, Byte 3 = 0x00

CoolantTemp 90:
  역스케일: (90 + 40) / 1 = 130 = 0x82
  → Byte 4 = 0x82

[최종 CAN 메시지]
ID: 0x100
DLC: 8
Data: [0xE0, 0x2E, 0xC8, 0x00, 0x82, 0x00, 0x00, 0x00]

[CRC 계산 후 전송]
CAN 버스에 메시지 전송!

[수신 및 해석]
변속기 ECU가 받음:
  Data: [0xE0, 0x2E, 0xC8, 0x00, 0x82, ...]

  RPM 추출: (0x2EE0) × 0.25 = 3000 rpm ✓
  Torque 추출: (0x00C8) × 1 = 200 Nm ✓
  Temp 추출: (0x82) × 1 - 40 = 90℃ ✓

결과: 완벽한 통신! ✓

---

🎯 면접 예상 질문

Q1: "CAN이 뭐고, 왜 중요한가요?"
A: "CAN은 자동차 표준 통신 프로토콜입니다.
   모든 자동차가 사용하며, 엔진, 변속, 제동 같은
   핵심 제어에 사용됩니다. 신뢰성이 높고
   표준화되어 있다는 게 가장 큰 장점입니다."

Q2: "CAN의 Broadcast 방식을 설명해주세요"
A: "모든 ECU가 같은 버스를 공유하고,
   각자가 필요한 메시지만 받습니다.
   LIN의 Master-Slave와는 달리,
   CAN은 모두가 주인입니다."

Q3: "CAN ID가 뭐죠?"
A: "메시지의 이름이에요. 0x100, 0x200 같은
   숫자로 표현되며, ID가 낮을수록 우선순위가 높습니다.
   EngineData는 0x100, TransmissionData는 0x200 같은 식으로 정해져요."

Q4: "DBC 파일이 뭐예요?"
A: "CAN 메시지 안에 어떤 신호들이 들어있는지 정의하는 파일입니다.
   'EngineRPM은 Byte 0-1에 있고, Scaling은 0.25이다' 같은
   정보를 담고 있어요."

Q5: "데이터 인코딩 과정을 설명해주세요"
A: "신호 값을 DBC 파일의 Scaling을 역계산해서 정수로 바꾼 후,
   CAN 메시지의 정해진 위치에 바이트로 넣습니다.
   예를 들어 RPM 3000을 (×0.25) Scaling으로 보내려면
   12000을 2바이트로 변환해서 Byte 0-1에 넣어요."

---

📌 CAN 기초의 핵심

항목	설명
정의	자동차 표준 통신 프로토콜
속도	500 kbps (표준), 1 Mbps (고속)
구조	Broadcast (모두가 공유)
메시지	ID + DLC + Data + CRC
신호	메시지 안의 작은 데이터 (DBC 정의)
신뢰성	매우 높음 (CRC, 에러 감지)
견고성	노이즈에 강함 (차동 신호)
표준화	모든 자동차 (ISO 11898)
비용	$$$ (저가는 아니지만 가치 있음)
용도	엔진, 변속, 제동 (핵심)

---
